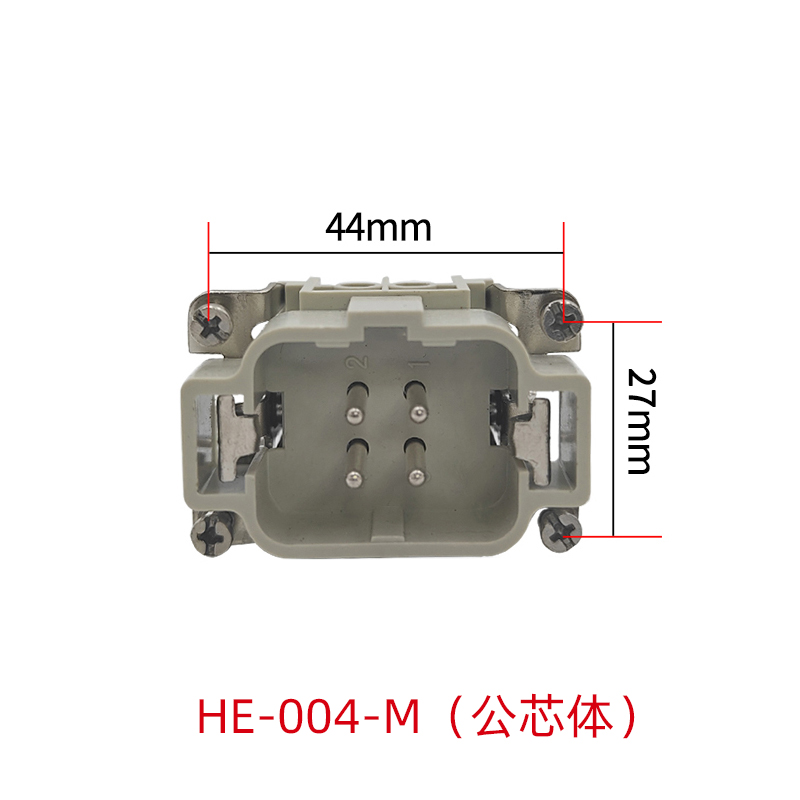

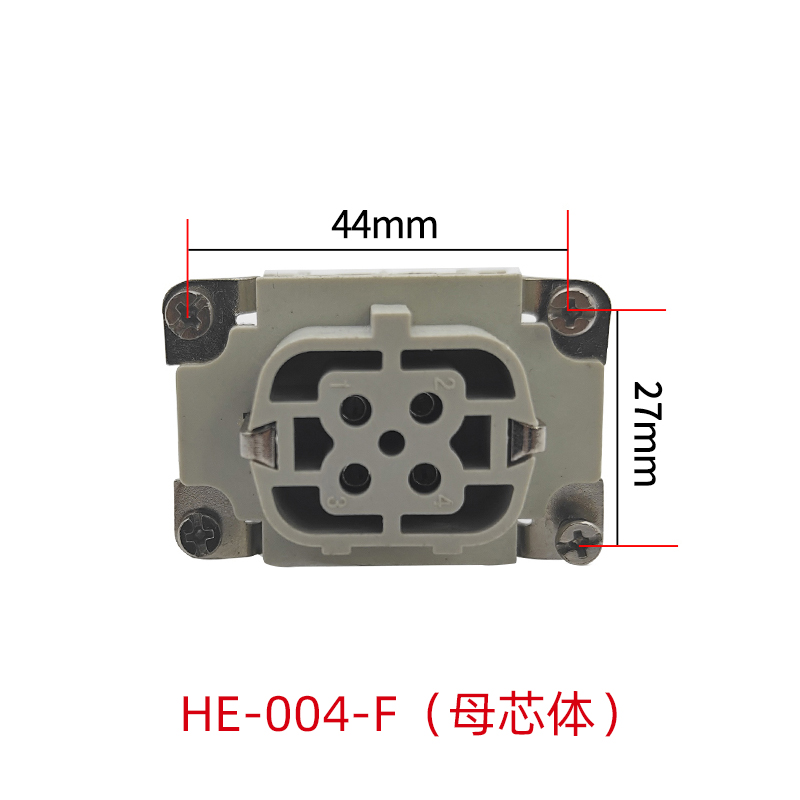

HE-004-M/HE-004-F
- 联系我们
- 电话：0577- 6219 0001
- 传真：0577- 6219 0081
- 手机：180 6626 1707(张工)
- 邮箱：by@byljq.com
- 网址：http://www.byljq.com
产品描述
16A(500V)螺钉接线【 匹配H6B外壳系列】 点击查看
技术参数
|
系列 |
HE芯体系列 |
|
接线方式 |
螺钉连接 |
|
规格 |
6B |
|
接插件针数 |
4 |
|
接地功能 |
支持 |
|
插芯参数 |
|
|
按照DINEN61984的电气数据 |
|
|
额定电流 |
16A |
|
额定电压 |
500V |
|
额定脉冲电压 |
6KV |
|
污染等级 |
3 |
|
当污染等级2时的参数 |
16A400/690V6KV2 |
|
依据UL/CSA额定电压 |
600V |
|
绝缘电阻 |
≥10¹ºΩ |
|
工作温度范围 |
-40℃..+125℃ |
|
可插拔次数 |
≥500 |
|
插芯材料 |
聚碳酸酯 |
|
插芯颜色 |
RAL7032（浅灰色） |
|
依据UL94的阻燃等级 |
V0 |
|
插针参数 |
|
|
插针材料 |
铜合金 |
|
表面处理 |
镀银 |
|
接触电阻 |
≤1mΩ |
|
接线信息 |
|
|
导线规格（mm2） |
0.75-2.5mm2 |
|
导线规格（AWG） |
18-14AWG |
|
拧紧/检测力矩 |
0.5Nm |
|
剥线长度 |
7mm |
|
规范 |
DIN EN 60 664 |
|
DIN EN 61984 |
|
|
型号/Type |
针数量/ooles |
工作电流/Current |
电压/Voltage |
接线方式/Terminal |
接线插针/Wiringpin |
适用外壳/Shells |
|
|
HE |
HE-004 |
4+PE |
16A |
500V |
螺钉接线/Screw |
铜镀银(16A) Copper silver plating /铜镀金(16A) Copper gold plating |
H6B |
|
HE-006 |
6+PE |
H6B |
|||||
|
HE-010 |
10+PE |
H10B |
|||||
|
HE-012 |
12+PE |
H10B |
|||||
|
HE-016 |
16+PE |
H16B |
|||||
|
HE-020 |
20+PE |
H16B |
|||||
|
HE-018 |
18+PE |
H24B |
|||||
|
HE-024 |
24+PE |
H24B |
|||||
|
HE-032 |
32+PE |
H32B |
|||||
|
HE-040 |
40+PE |
H32B |
|||||
|
HE-036 |
36+PE |
H32B |
|||||
|
HE-048 |
48+36 |
H48B |
